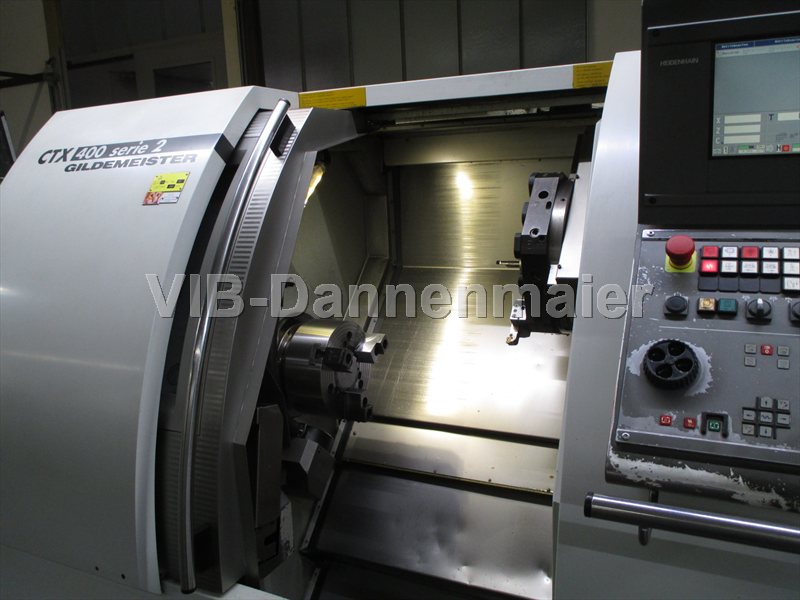

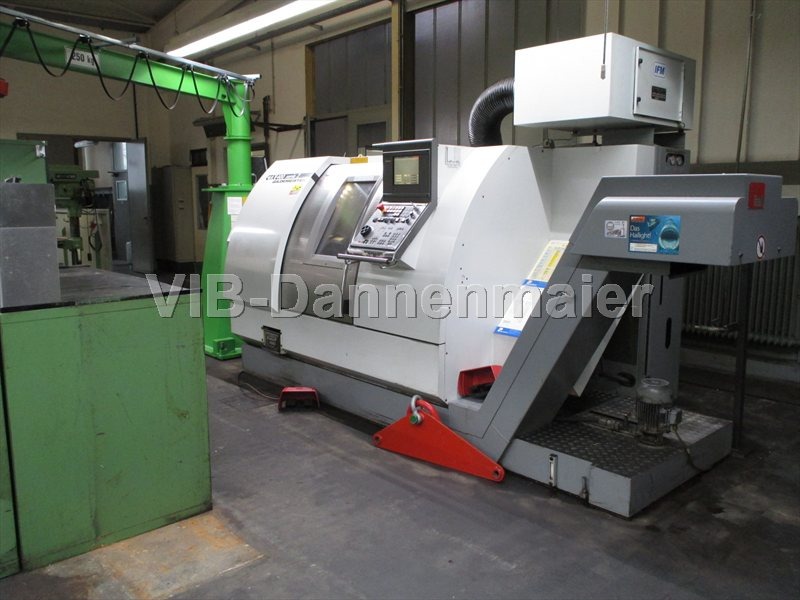

Gildemeister CTX400 Serie 2 V3

Technische Daten

  • Modell

    CTX 400

  • Durchmesser

    65 mm

  • Baujahr

    2001

  • Maschinentyp

    CNC - Kurzdrehmaschinen

  • Steuerung

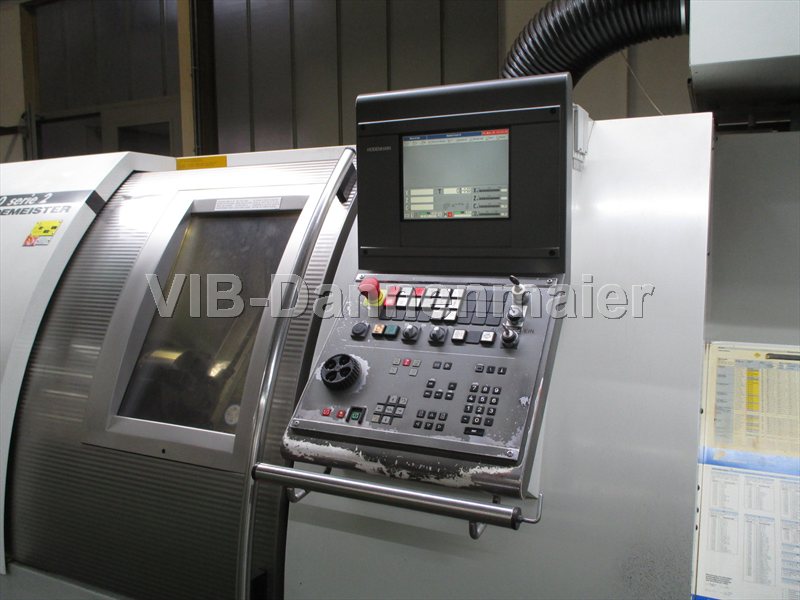

    Heidenhain EP 4290 TP

Beschreibung

Das gebrauchte Dreh‑Fräszentrum GILDEMEISTER CTX 400 Serie 2 V3 meistert anspruchsvolle Komplettbearbeitungen von Futter‑ und Wellenteilen mit höchster Präzision. Mit Y‑Achse, C‑Achse an der Gegenspindel sowie großzügigen Verfahrwegen bis 1.050 mm in Z ermöglicht es flexible Fertigung in nur einer Aufspannung – ideal für Serienproduktion. Die stabile CTX‑Konstruktion mit konstanter Temperaturstabilität und Fanuc 18i‑T Steuerung garantiert reproduzierbare Oberflächenqualität sowie kurze Taktzeiten. Perfekt für Geschäftsführer und Fertigungsleiter, die bewährte deutsche Maschinenqualität zu attraktiven Konditionen suchen.

  • CNC- Einspindel- Drehmaschine  mit gesteuerten Reitstock
  • Gildemeister CTX400 Serie 2 V3
  • UmlaufØ über Bettabdeckung 570 mm
  • UmlaufØ über Planführungsabdeckung 420 mm
  • Planweg 220 mm
  • Längsweg 635 mm
  • Drehzahlbereich 25– 5.000 U/mm
  • Spindelbohrung ca. Ø65 mm

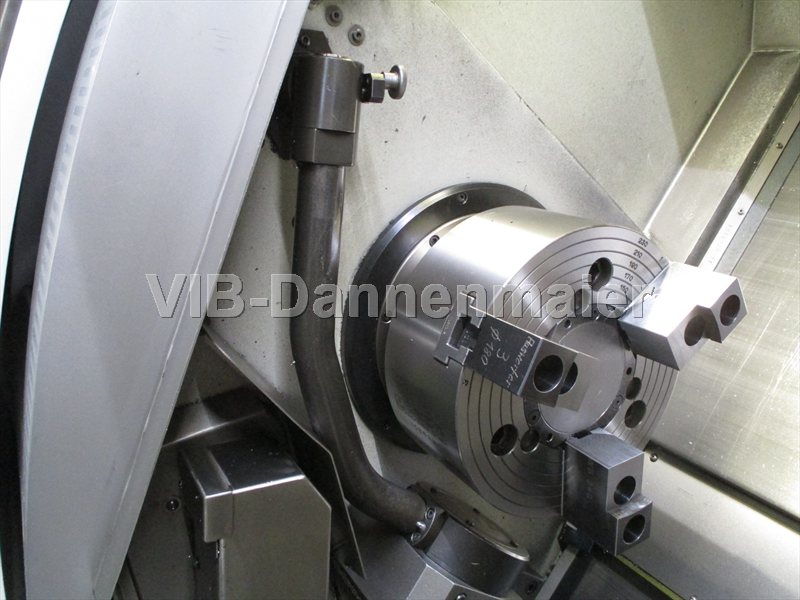

  • Spannfutter Ø 250 mm Fa. Berg
  • Dreibackenfutter hydraulisch einstellbar mit div. Wechselbacken
  • Reitstock mit 550 mm Verfahrweg
  • Reitstockpinole MK4
  • Antriebsleistung Hauptspindel bei 100% ED 21kW
  • Max. Drehmoment 240 Nm
  • C-Achse mit 200 Nm Haltekraft
  • Teilungsgenauigkeit <0,04

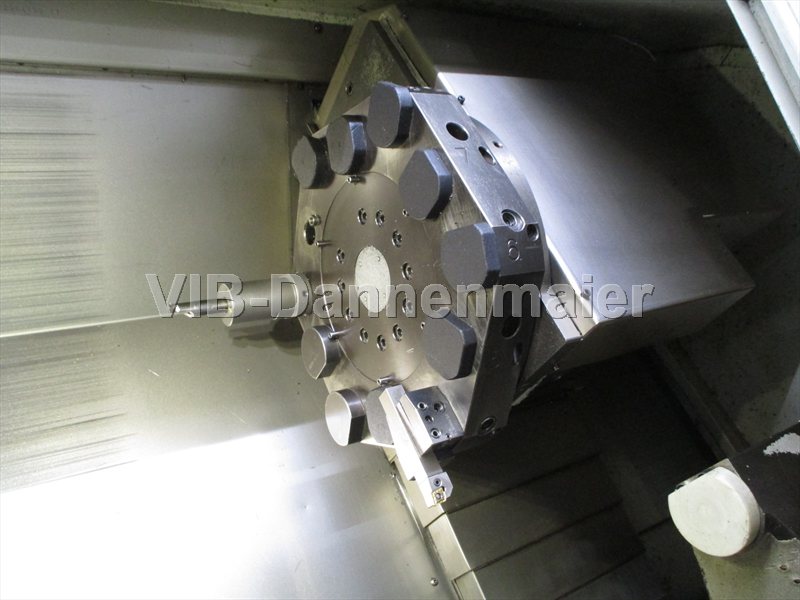

  • Scheibenrevolver mit 12 Stationen VDI30, davon 6 angetriebene Werkzeugstationen
  • Werkzeugvermessungsarm
  • Werkstückabholeinrichtung
  • Kühlmitteleinrichtung
  • Späneförderer
  • Kühlnebelabsaugung
  • Abmessung (ohne Späneförderer) 3.250 x 1.750 x 2.300 mm
  • Gewicht (ohne Späneförderer) 5.300 kg
  • Netzspannung 400 V bei 50 Hz
  • Gesamtanschlussleistung 44 kVA

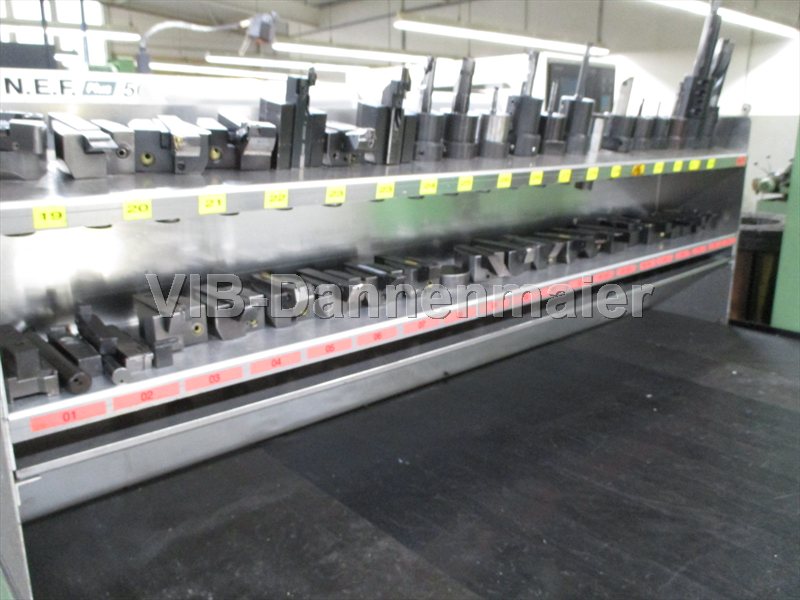

  • Div. Werkzeugaufnahmen
  • Div. Drehwerk- Dreh- und Fräswerkzeuge (angetriebene Werkzeuge)
  • Werkzeugschränke (2 Stück)
  • Dokumentation
